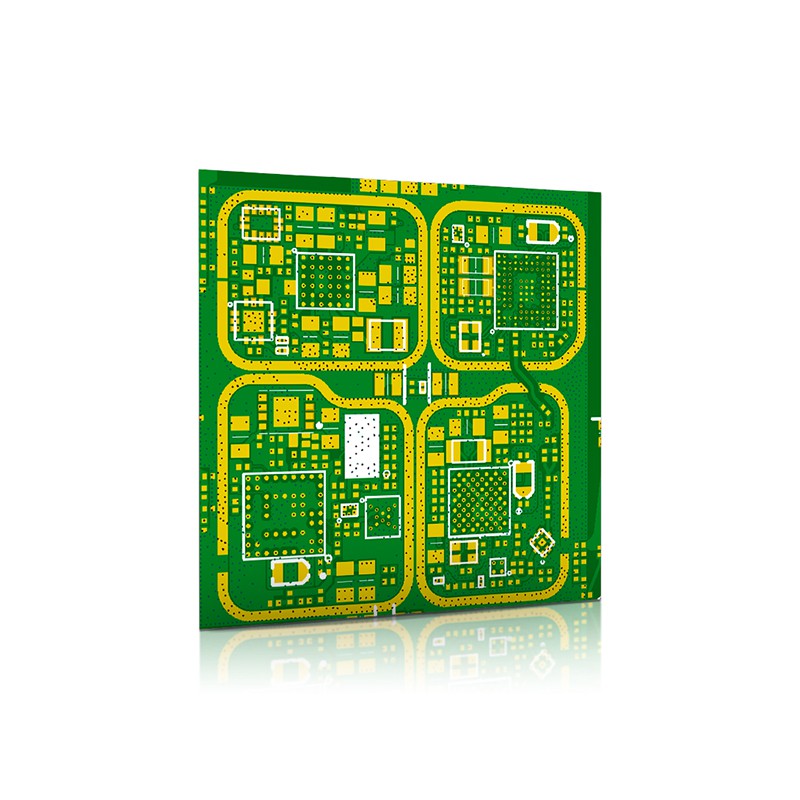

Wat is elke laag HDI?
Vergeleken met conventionele HDI maakt elke laag-hdi-technologie het mogelijk dat alle binnenlagen met elkaar worden verbonden via koper-gevulde lasermicrovia's, waardoor de beperkingen van "1-2 orde" of "specifieke laaginterconnectie" worden weggenomen. Voor pcb-ontwerpen met alle lagen betekent dit dat de plaatsing van apparaten niet langer wordt beperkt door via-distributie, waardoor hoge{4}}differentiële signalen hun doellagen via het optimale pad kunnen bereiken-, waardoor de ontwerpflexibiliteit en de elektrische prestaties aanzienlijk worden verbeterd.
Bij HDI-ontwerpen met elke laag verkort de veelgebruikte combinatie van gestapelde blinde via's + begraven via's niet alleen de signaalpaden, maar vermindert ook effectief het risico op parasitaire inductie en impedantie-mismatch. Vergeleken met standaard meerlaagse borden kan dit het totale aantal lagen en het totale gewicht verminderen, terwijl een hogere signaalintegriteit behouden blijft voor dezelfde functionaliteit.
Proces- en structurele kenmerken
- Volledige verbindingsmogelijkheden: twee lagen kunnen met elkaar worden verbonden via micro-blinde via's, waardoor het ideaal is voor complexe multi-chippakketten (SiP, PoP).
- Fijne routeringsmogelijkheden: lijnbreedte/-afstand zo laag als 40/40 μm, ondersteunt BGA's met ultrahoge I/O-dichtheid.
- Meerdere opeenvolgende lamineringen: Zorgt voor een stabiele en consistente onderlinge verbinding op elke laag.
- Diverse materiaalopties: hoge-Tg FR-4, lage Dk/Df hoge--snelheidssubstraten en gemengde persstructuren om te voldoen aan uiteenlopende signaal- en thermische beheerbehoeften.
- Zero-stub-ontwerp: elimineert residuele via-stubs, vermindert reflecties en overspraak en verbetert de hoge- signaalkwaliteit.
Toepassingen
Geavanceerde-smartphones en tablets
Volledig onderling verbonden ontwerpen voor hoofdprocessors en snelle opslag-.
5G en communicatieapparatuur
RF-front-eindmodules, basisbandverwerkingskaarten.
Auto-elektronica
ADAS-kernbesturingskaarten, snelle-gateways.
Industrieel en medisch
Beeldvormingssystemen met hoge- resolutie, precisietestapparatuur.
In deze scenario's voldoen Any Layer HDI-PCB's aan de eisen van signaaltransmissie met hoge- snelheid, terwijl ze een grotere functionele integratie mogelijk maken in apparaten met extreem weinig ruimte-.
Belangrijkste voordelen
- Uitzonderlijke routeringsvrijheid: Elke-laaginterconnectie vermindert signaalomleidingen aanzienlijk, optimaliseert de latentie en minimaliseert verliezen.
- Hoge I/O-breakout-efficiëntie: Ondersteunt BGA-pakketten met een minimale pitch van 0,3 mm, waardoor het gemakkelijker wordt om alle soldeerbalsignalen te routeren.
- Hoge-snelheid en hoge- frequentiecompatibiliteit: de impedantie is eenvoudig te controleren en ondersteunt interfaces zoals DDR5, PCIe Gen5 en SerDes.
- Dun en lichtgewicht ontwerp: Vermindert onnodige via's en tussenliggende verbindingslagen, waardoor de totale plaatdikte en het gewicht worden verlaagd.
- Mogelijkheid tot kostenoptimalisatie: bij ontwerpen met hoge-prestaties kan het totale aantal lagen worden verminderd, waardoor de productiekosten worden verlaagd en de -to- time-to-market wordt versneld.
Veelgestelde vragen
Samenvatting
Of u nu snelle -interconnecties, extreme miniaturisatie of de optimale routeringsoplossing voor complexe systemen nastreeft, Any Layer HDI PCB-technologie biedt ongekende ontwerpvrijheid en prestatiegarantie.
Als Shenzhen STHL Technology Co., Ltd., met 20 jaar PCB/PCBA-productie-ervaring, bieden wij volwassen Any Layer HDI-productiemogelijkheden, strikte kwaliteitscontrole en flexibele leveringsmodellen-die stabiele, betrouwbare technische ondersteuning bieden voor uw producten van de volgende-generatie.
